YB-GZK-NT/12高精度智控電子皮帶秤

YB-GZK-NT/12高精度智控電子皮帶秤采用12組全懸浮式稱重橋架，無耳軸支點和可移動部件，不受非垂直力以外的各種側向力和水平力干擾（包括托輥摩擦力、皮帶及物料運行的水平分力），對稱重需要測量的垂直力量感應更迅速。

產品特點：抗側向力，抗平分力，有效的減少了皮帶跑偏和落料偏移對系統精度的影響；結構簡單、力傳遞環節少，安裝簡捷方便。

動態累積誤差：≤±0.2%
帶輸送機傾斜角度：≤30°
液晶顯示大屏，具有多種顯示功能，可顯示累積量、瞬時流量、皮帶機運行參數及報警內容。

全國服務熱線：400-807-2199 189-5217-2699

選型報價技術支持

產品詳情
產品參數
工程案例
相關產品
在線詢價

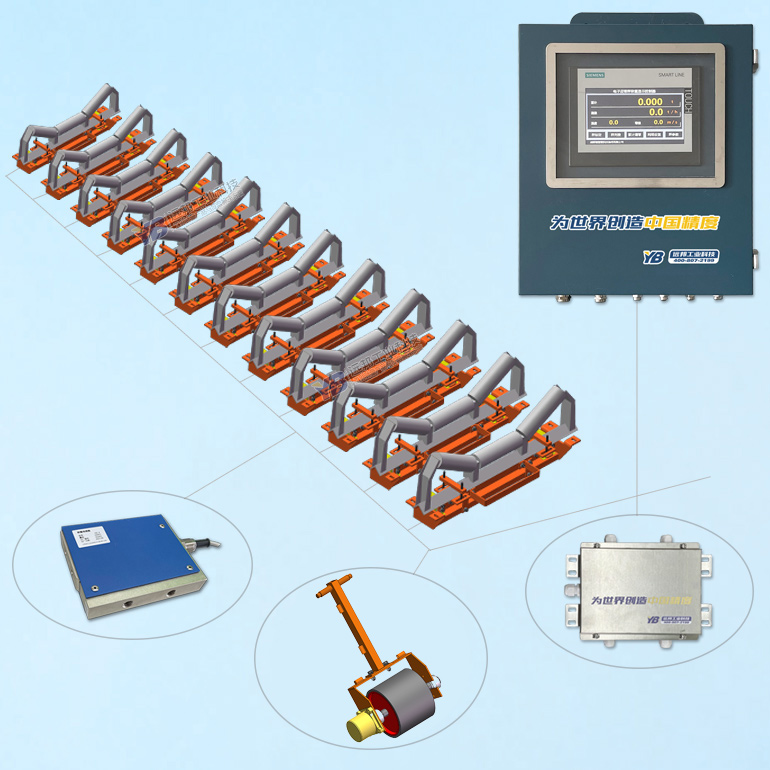

產品組成

高精度群控儀表

由32位CPU，內置高精度稱重程序，觸摸屏人機交互系統，多種開關量、模擬量輸入輸出接口和通訊接口。支持 24 組傳感器同時接入。傳感器故障可自動剔除，不影響整體的使用。具備自動零點跟蹤功能、溫度補償功能。

12組全懸浮稱重橋架

獨立式秤體，直接承重式秤架結構，高強度秤體，有效避免跑偏的影響；稱重托輥直接作用于動態量下的稱重傳感器上，重量信號直接傳遞，皮重，物重同時秤，適用于各種物料，計量更準確。免維護、免清理，熱處理工藝，整體噴塑處理

24只稱重傳感器

24只SPH高精度動載型抗側力傳感器，外廓平行四邊形，內部三重梁結構，每只傳感器均為 1 個單獨的信號進入采集單元單獨數據計算，可有效抵消側向力及兩個傳感器之間的內部扭力，確保動態計量效果前提下抵消皮帶跑偏及物料偏載影響。

重型輪式測速裝置

重型輪式測速結構，內置進口核心測速元件，測速精度高，機殼封閉，防水防塵，壽命長。包膠處理，避免打滑影響測速精度。

自動校驗系統

該校驗裝置內置于稱重單元內部，一鍵自動開啟模擬實物輸送時皮帶狀態，自動完成校驗、儀表自動跟蹤、診斷校驗數據，并通過智慧模型算法及時修正，無需開停皮帶秤，將皮帶秤的校驗精度和便利性提升到全***。

獨立溫度補償系統

高精度智控皮帶秤采用外置式高精度溫度傳感器，無論現場環境溫度如何變化，都能實時檢測溫差，自動采集數據輸入儀表，儀表通過智慧模型算法對真?zhèn)€系統的稱重數據進行補償修正，確保在不同季節、不同溫度下時刻保持高精度輸出。

技術結構創新點

秤架結構創新

摒棄傳統的單一型秤架結構，采用多組秤體組合式結構，徹底彌補普通皮帶秤稱重域短、對輸送機要求高、穩定性差的缺陷，有效削弱皮帶張力、輸送機架、秤架結構形變等因素對稱重精度的不利影響。

校驗方式創新

創新高精度自動掛碼校驗技術，無需人工，自動掛碼校驗，并能實現系統內秤體相互在線校驗，自動判斷精度狀態，自動修正系統精度。

溫度補償創新

獨立外置式溫度補償裝置，測試溫度數據直接寫入儀表進行補償修正，無論嚴寒酷暑及早中晚溫度變化，確保傳感器在惡劣環境下為用戶提供穩定可靠的稱重數據。

算法創新

主要算法程序為人工智能技術的神經網絡算法，可機器學習，使皮帶秤越來越好用；輔助算法為皮帶張力補償技術、溫度補償技術、智能跟蹤控制技術。

皮帶秤云平臺和管理軟件

皮帶秤云平臺

皮帶秤管理軟件

產品參數

型號	校驗精度（％）	理想條件下動態精度（％）	理想條件下校驗周期	稱重傳感器（只）	速度傳感器	稱重域	通道數量	就地計算單元
YB-ICS-NJ/1	≤0.5%	≤2%	10天	2只	一只	1組	單通道	無
YB-ICS-NJ/2	≤0.25%	≤1%	15天	4只	一只	2組	雙通道	無
YB-ICS-NJ/4	≤0.25%	±0.5~1%	20天	8只	一只	4組	雙通道	無
YB-GZK-NT/6	≤0.125%	≤0.5%	30天	12只	一只	6組	12通道	6套
YB-GZK-NT/8	≤0.125%	≤0.3%	30天	16只	一只	8組	16通道	8套
YB-GZK-NT/12	≤0.125%	≤0.2%	3-6個月	24只	一只	12組	24通道	12套
